TD-LTE 简易型Relay

概述

随着TD-LTE网络的日益成熟及用户越来越多,要保证4G高速的数据业务就要有高质量的信号接入,这给4G网络信号的覆盖带来新的挑战。

目前,因TD-LTE信号穿透力差,导致TD-LTE网络在大部分室内场景信号太弱,用户在室内场景使用感受不到TD-LTE高速下载的优越性,最终导致用户满意度逐步下降。而4G网络使用90%的业务来自于室内场景,所以最后100M的信号覆盖显得尤为重要。

目前TD-LTE网络信号覆盖存在以下问题
信号深度覆盖不足
最后100m的接入难
低成本网络优化设备少
用户感知差

针对上述问题,珠海银邮近年来不断在TD-LTE网络系统关键的同步技术和数字ICS算法上加大投入,并在核心部件同步模块和数字ICS算法的研发方面取得重大突破,开发出了具有自主知识产权TDD-LTE同步模块,并由此衍生出TDD-LTE系列Relay产品,及时为中国移动TD-LTE网络系统发展与建设补充了可供选择的方案,产品技术达到国际领先水平。

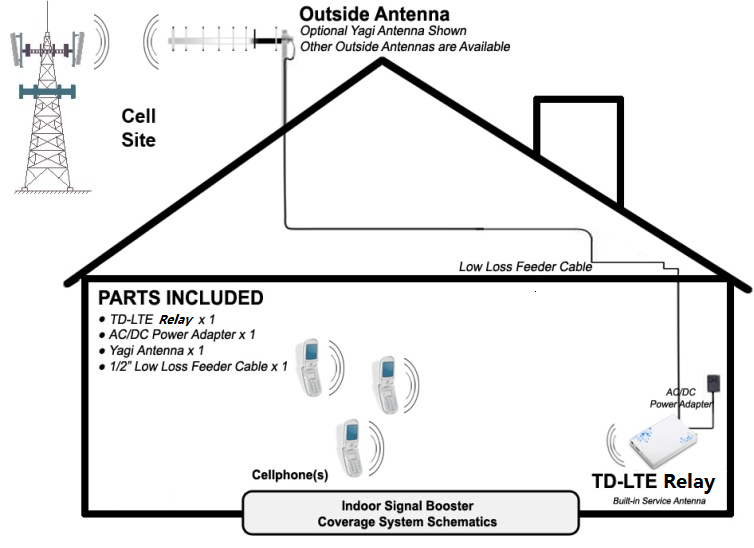

TD-LTE简易型Relay作为针对TD-LTE网络解决最后100M精确深度覆盖的产品,能为运营商快速解决营业厅、咖啡厅、高级会所、VIP客户、停车场、小区家庭,商务中心、密闭的娱乐场所、车船、电梯等中、小型热点场景或盲区的信号覆盖,提高了覆盖区域信号强度,降低了终端的发射功率,延长了终端待机时间,显著提升了数据业务速率,并且能够迅速提升用户的对优质网络的感知度。

主要特点

●支持定制TD-LTE单频制式,如:TD-LTE1800MHz、 2300MHz 或 2600MHz。
●内置基于软件无线电(SDR)技术的TD-LTE帧同步算法,确保与TD-LTE宏站精确同步以避免干扰TD-LTE宏站。
●内置“智能载波扫频(CSF)”功能,通过锁定主导频同步信号(PSS)与辅导频同步信号(SSS)可以自动选择、锁定最佳信号质量(QoS)与场强(RSSI)的载波(基站),同时也支持工程人员手动选择、锁定指定载波(基站)。
●支持通过软件灵活地设置上下行时隙比(0-6), 出厂前默认设置值为1。
●支持通过软件灵活地设置特殊子帧(0 to 8)。
●同时支持短CP (Cyclic Prefix)与长CP。
●精准的 ASLC(自动时隙电平控制)可对每个时隙的输入、输出功率进行精确检测与控制。
●高工作增益(70dB)能显著地为TD-LTE运营商提升其室内信号的延伸覆盖范围。
●微型输出功率+17dBm专为小型覆盖区域设计。
●基于DSP与SDR技术的革新的数字滤波器设计能提供优秀的带外抑制与极低的时延。
●通过短信、GPRS或TCP/IP方式的远程监控功能可选。

技术参数


参数

TD-LTE简易型Relay

工作频率 可定制

TD-LTE 1.8G/TD-LTE 2.3G/TD-LTE 2.6G

输出功率

+17dBm

工作带宽

20MHz可定制

上下行时隙比

0-6), 出厂前默认设置值为1

CP配置

支持短CPCyclic Prefix 与长CP

特殊子帧配置

0-8), 出厂前默认设置值为7

增益

70dB

AGC

 40dB

增益调节

31dB1dB Step

VSWR

< 1.5

带内波动

Max +/- 1.5dB

自激抵消深度

Min 25dBGain ≤ Isolation + 10dB

杂散

9KHz-1GHz

Max -36dBm

1GHz-12 GHz

Max -30dBm

RF接口

SMA

噪声系数

Max 6dB

时延

Max 5µS

工作温度

-2555

工作湿度

Max 95%

MTBF

Min 100000 hrs

工作电源

DC+12V

额定功率

Max 25W

尺寸

174mm*140mm*33mm

重量

1.0Kgs
